产品名称：水性无机富锌底漆
漆膜颜色：灰色
包装规格：17+50kg/组
锌粉含量：≥80%
稀释剂：水
施工方法：无气喷涂、有气喷涂、手工涂刷

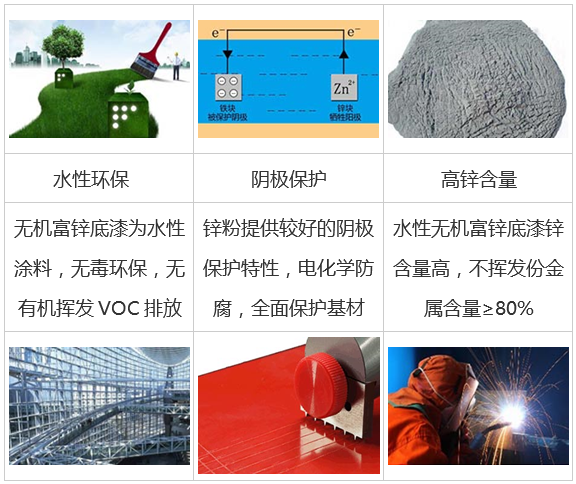

水性无机富锌底漆是工业重防腐涂料，组分一由水性无机粘结剂、超细锌粉、助剂等组成，组分二为固化剂。水性无机富锌底漆是环保无毒涂料，无刺激气味，对施工人员无伤害，是环境友好型涂料。涂层含有大量优质锌粉，起到阴极保护、电化学防腐的作用，该漆在钢结构、桥梁、重防腐等领域应用较广。

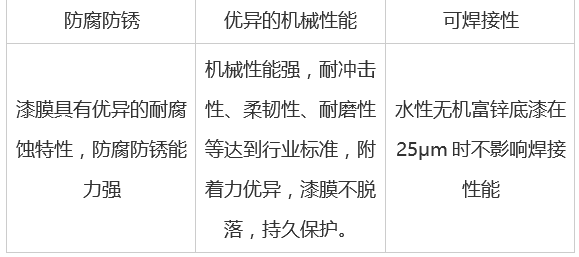

主要用途
　　水性无机富锌底漆适用于严格喷砂处理，粗糙度符合要求的钢铁表面，环保性能佳，耐热、防腐性能优异。用于有环保要求、耐热要求等大中型钢结构、储罐、管道、桥梁的防腐底漆。水性无机富锌底漆适用于喷砂处理至Sa2.5级的裸钢表面，主要用于大气环境下的钢铁构件防腐蚀，也适用于容器罐内、保温层下的钢铁构件防腐蚀。　适用于建筑钢结构、海洋平台、烟囱、管道防护、桥梁设施、储罐防腐等。

　配套体系

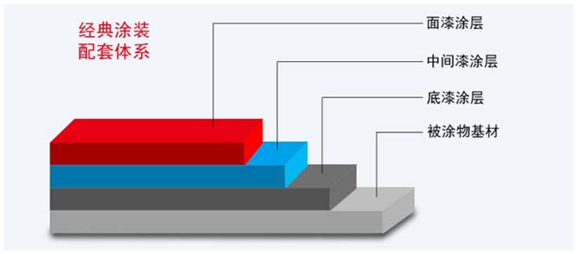

常用配套系统：水性无机富锌底漆+环氧封闭底漆+环氧云铁中间漆+氟碳面漆
封闭漆：环氧封闭底漆
中间漆：环氧云铁中间漆、环氧厚浆漆
面漆：氟碳面漆、丙烯酸聚氨酯面漆、聚硅氧烷面漆

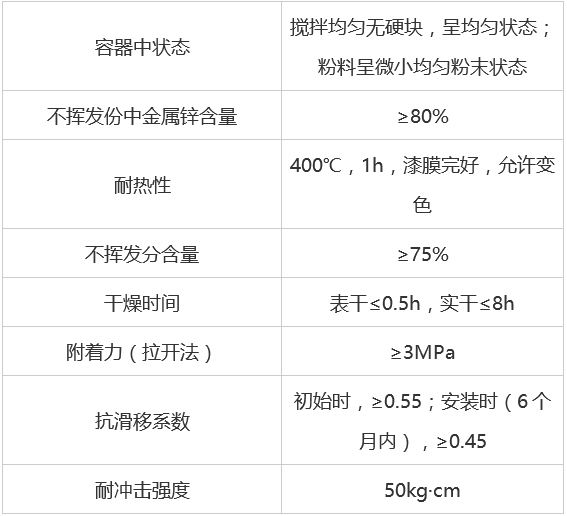

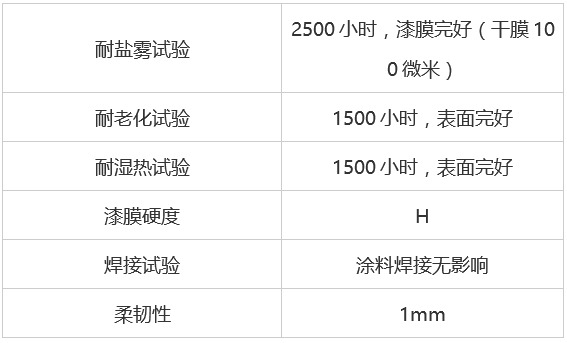

技术参数

施工工艺
表面处理钢铁表面必须经过喷砂或抛丸处理，去除表面杂质、锈迹、油污、粉尘等，增加钢材表面的粗糙度，提高水性无机富锌底漆的附着力，该漆对于表面处理要求较高，必须达到Sa2.5级标准才能保证良好的附着效果。
漆料准备
水性无机富锌底漆主剂中按照比例加入固化剂，充分搅拌均匀，熟化20-30分钟。施工环境温度在5-40℃，相对湿度25%-85%，混合好的漆料须在6小时（25℃）内用完，避免漆料胶化凝固无法使用。

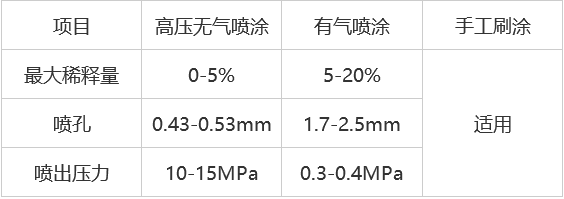

施工方法
水性无机富锌底漆可采用高压无气喷涂、有气喷涂、手工涂刷等方法。施工期间要不断搅拌桶内漆料，避免锌粉沉淀。

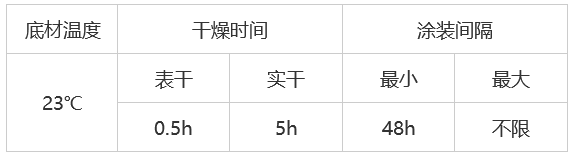

涂装间隔
